AMD Sammelthread zu X570-Mainboards (Zen2-Generation)

[Saibot]

Ich habe mal den Anfagspost bearbeitet und alle Videos zu den von uns getesteten X570-Mainboards eingefügt.



[Kabs]

Moregäähhn!

AMD Ryzen 3 1200
Ryzen 3

Du meinst Ryzen 3th Gen oder Ryzen 3000

Verwechselt er hier etwas?

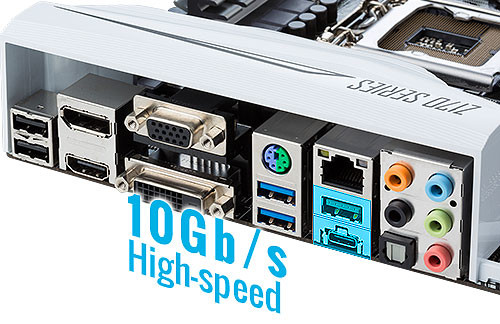

AMD "Zen" Processor Integrated Chipset Has USB 3.1 Issues, Could Escalate Costs

With its next-generation processors and APUs based on the "Zen" micro-architecture, AMD is integrating the chipset into the processor/APU die, making motherboards entirely chipset-free. This on-die chipset, however, is rumored to be facing issues with its integrated USB 3.1 controllers...

www.techpowerup.com

Also er hatte mir nochmal per whatsappp geschrieben:

Mein r6 hat 1x USB 3.1 gen 2 Typ C für vorne.
2x usb 3.0 Typ A und 2x usb 2.0 Typ A.
Dafür sind 3 Kabel notwendig und 3 verschiedene Anschlüsse auf dem Board.
Die x570 haben kein Front panel connector für 3.1, ausser sehr teure wo ein eigener Chip drauf verbaut werden muss.
Aber dann muss dafür irgendein pci Lane wegfallen weil es zu wenige gibt.
Also es ist ein entweder oder system bei Intel ist das nicht so.
Mein Bruder hat jetzt einen Intel H97 Chip und da ist das auch so entweder 2x Sata express oder 1x NVMe weil zuwenig pcie lanes.
Daher macht der Aufpreis für ein Gehäuse mit USB 3.1 gen 1 oder 2 Front panel keinen Sinn usb 3.2 gibt es kaum Geräte für und ich glaube auch keine Front panel für Gehäuse die sind wenn dann hinten.
Und nochmal mit einer HDD kann man max usb 3.0 auslasten die schafft nicht 5 oder 10 oder 20 GBit lesen oder schreiben.
Usb sticks auch nicht.
Insofern bin ist es fast totes Fleisch.



[Kabs]

Hab mir gerade nochmal euer Review von @Saibot zum Board angeschaut. Und da sagt er das es nur 2 x 3.0 und 2 x 2.0 Anschlüsse gibt fürs Frontpanel. Gemeint ist hier wohl der alte Begriff anstatt 3.2 Gen1 nehme ich an. Das bestätigen auch andere Quellen.






Jetzt frage ich mich, warum da was von 4 Anschlüssen steht, wenn Saibot und andere Quellen nur je 2 nennen.

Und ob an der weiter oben vom Kollegen getätigten Aussage irgendwas dran ist, oder nicht.



[Drayygo]

Interessant, das dein Dude schreibt, dass es bei AMD ein Problem gäbe, aufgrund von zuwenig Lanes - dabei hat AMD 8 Lanes mehr als Intel (auf der Mainstreamplattform: AMD 24 Intel 16). Er hat aber zumindest mit dem Teil Recht, dass es keine HDD gibt, die USB 3.0 auslasten kann und das es kein USB 3.2x2 an Frontpanels gibt. Der Rest ist .. "naja"

Quelle für die Lanes:

Intel Core i5-9600K, 6C/6T, 3.70-4.60GHz, boxed ohne Kühler | Preisvergleich Geizhals Deutschland

✔ Preisvergleich für Intel Core i5-9600K, 6C/6T, 3.70-4.60GHz, boxed ohne Kühler ✔ Bewertungen ✔ Produktinfo ⇒ Kerne: 6 (6C) • Threads: 6 • Turbotakt: 4.60GHz (Turbo Boost 2.0) • Basistakt: 3.70GHz… ✔ Intel ✔ Testberichte ✔ Günstig kaufen

geizhals.de

AMD Ryzen 5 3600X, 6C/12T, 3.80-4.40GHz, boxed | Preisvergleich Geizhals Deutschland

✔ Preisvergleich für AMD Ryzen 5 3600X, 6C/12T, 3.80-4.40GHz, boxed ✔ Bewertungen ✔ Produktinfo ⇒ Kerne: 6 (6C) • Threads: 12 • Turbotakt: 4.40GHz • Basistakt: 3.80GHz… ✔ AMD ✔ Testberichte ✔ Günstig kaufen

geizhals.de

Ich sage es gerne nochmal: Es gibt Boards, die haben 2x USB 3.X Header. Mit 1x USB 3.X Header kannst du 2x USB 3.X am Frontpanel haben. Es gibt Gehäuse, die nutzen jetzt schon 4x USB 3.X - so wie mein Infini2:


Und diese 4x USB 3.X betreibe ich mit einem AMD Ryzen 2600 auf einem B450 Board.



[Kabs]

Ja keine Ahnung, er ist aber eigentlich immer sehr gut informiert, was solche Themen angeht.

Bin jedenfalls froh zu wissen, dass ich mir ein Gehäuse mit 3.2 Gen2 und aufwärts schenken kann.

Jetzt ist nur die Frage ob @Saibot hier 3.2 Gen1 Header für 2 oder 4 Anschlüsse meint. Also ob ich dann 2 Anschlusskabel für 2 oder 4 Ports habe.

Dann wüsste ich zumindest ob ich nach Gehäuse mit 3-4 x 3.2 Gen1 ausschau halten soll, oder nach einem mit max 2 x 3.2 Gen1.

Da ich jetzt nur 2 Header sehe, gehe ich also von 2 x 3.2 Gen1 + 2 x 2.0 aus. Pro Header ja immer 2 Anschlüsse, oder wie war das?



[Drayygo]

Es kommt immer noch drauf an, ob dein Mainboard 2x USB 3.0 Header intern hat. Sonst kannste nicht 2 USB3.X Kabel anschließen. Also guck auf dein Mainboard, guck an, wieviele USB 3.X Header du hast. Multipliziere die Anzahl mit 2. Soviele 3.X Frontanschlüsse kannst du haben

Aber hier gibts nochmal Bildmaterial:


Ein "günstiges" X570 Board mit 2x USB 3.2 Gen1 Headern für die Front, um insgesamt 4x USB 3.2 Gen1 am Frontpanel zu
betreiben.

Auszug aus dem Handbuch:



Ich hoffe ich konnte deine Sorgen etwas zerstreuen



[Kabs]

Es kommt immer noch drauf an, ob dein Mainboard 2x USB 3.0 Header intern hat. Sonst kannste nicht 2 USB3.X Kabel anschließen. Also guck auf dein Mainboard, guck an, wieviele USB 3.X Header du hast. Multipliziere die Anzahl mit 2. Soviele 3.X Frontanschlüsse kannst du haben

MPG X570 GAMING PRO CARBON WIFI

Best AMD AM4 X570 ATX gaming motherboard, lightning PCIe 4.0, two lightning M.2, Frozr heatsink, Intel LAN, WiFi 6, USB 3.2 Gen 2 and Mystic Light, M.2 heatsink, powerful overclocking, pre-install I/O, MSI GAMING

de.msi.com

Schau doch das Video zum Board, was ich oben geposted habe. Da sieht man die Anschlüsse. Keine Ahnung wo ich sehe wieviel Header.
[automerge]1572170820[/automerge]

• 2x USB 2.0 Header
• 2x USB 3.0 Header

laut: MSI MPG X570 Gaming Pro Carbon Wifi - Motherboard Specifications On MotherboardDB



[Drayygo]

Jo, und pro USB 3.X Header kannste 2 USB 3.X Frontanschlüsse betreiben, also genau was ich sagte.

Die Anzahl der internen Header siehste immer auf der Produktseite, auf Geizhals und im Handbuch. Oder du fragst im Zweifel hier nach.


Beim Godlike sind die Header hier:



[Kabs]

Also Saibots Test hier im Forum sagt auch:

Anschlüsse intern

4x USB 3.0, 4x USB 2.0

Dann stimmt das also von der Herstellerseite. Puhhh.. das war damals alles noch so einfach, jetzt ist das ein riesen Durcheinander mit den Bezeichnungen -_-



Also kann ich nach Gehäuse mit max 4x USB 3.0 (3.2 Gen1) ausschau halten.

Danke für die Hilfe!
[automerge]1572183910[/automerge]
Also ich finde die Angabe auf der Herstellerseite trotzdem irreführend.

Auf dem Board sitzt so ein breiter Plastikanschluss, welcher eben nur 3.0 zulässt. Der 3.1 oder 3.2 Controller wäre ja so ein kleiner metallischer.

Warum schreibt der Hersteller nicht 3.0, sondern 3.2 da hin?

Es ist für mich zumindest da eben der wichtige Unterschied. Ich muss doch wissen, dass ich keinen 3.1 oder 3.2 anschliessen kann, selbst wenn der von der Geschwindigkeit abwärts kompatibel wäre.



[Saibot]

Also USB 3.0=3.1 Gen1=3.2 Gen1

USB 3.1 Gen2=USB 3.2 Gen2

Pro Header hast du zwei USB-Anschlüße für das Frontpanel. Das heißt wenn du zwei USB 2 und zwei USB 3.2 Gen1 Header hast, dann kannst du am Frontpanel insgesamt 8 USB betreiben. Das hat aber kein Gehäuse. Das Cougar Panzer Evo hat zb nur jeweils zwei. Somit benötigst du einen USB 2 und USB 3.2 Gen1 Header.



[Haddawas]

Hier passt es besser



[Drayygo]

Also USB 3.0=3.1 Gen1=3.2 Gen1

USB 3.1 Gen2=USB 3.2 Gen2

Pro Header hast du zwei USB-Anschlüße für das Frontpanel. Das heißt wenn du zwei USB 2 und zwei USB 3.2 Gen1 Header hast, dann kannst du am Frontpanel insgesamt 8 USB betreiben. Das hat aber kein Gehäuse. Das Cougar Panzer Evo hat zb nur jeweils zwei. Somit benötigst du einen USB 2 und USB 3.2 Gen1 Header.

Es gibt schon mehrere Gehäuse, wie das Infini2, die 4x USB 3.Xan der Front haben, dafür brauchst du dann aber auch 2x USB 3.X interne Header.
Also, wie ich geschrieben habe: Guck welches Gehäuse du haben willst, guck wieviele internen USB 3.X Header dein Mainboard hat. Hat dein Mainboard eh schon 2x USB 3.X Header (intern), dann kannst du eigentlich jedes Gehäuse nehmen. Hast du nur 1x USB 3.X Header, dann kannst du immer noch alle Gehäuse nehmen, die über 2 oder weniger USB 3.X Anschlüsse in der Front verfügen.



[Kabs]

Also USB 3.0=3.1 Gen1=3.2 Gen1

USB 3.1 Gen2=USB 3.2 Gen2

Pro Header hast du zwei USB-Anschlüße für das Frontpanel. Das heißt wenn du zwei USB 2 und zwei USB 3.2 Gen1 Header hast, dann kannst du am Frontpanel insgesamt 8 USB betreiben. Das hat aber kein Gehäuse. Das Cougar Panzer Evo hat zb nur jeweils zwei. Somit benötigst du einen USB 2 und USB 3.2 Gen1 Header.

Das habe ich schon verstanden.

Mir geht es darum, dass es ja am Board je nach Controller unterschiedliche Anschlüsste gibt:

USB 3.0, 3.1 Gen1 und 3.2 Gen1 haben alle diesen breiten Plastik-Anschluss? Weil ich hatte jetzt gehört da gibt es auch diese kleinen mit Metall für 3.1 gen2 und 3.2 Gen2.

Oder ist das dann nur bei 3.2 Gen2x2 mit dem keinen Metall-controller?

Weil mein Kollege meinte zu dem Plastik-Anschluss:

Den USB 3.1/3.2 Anschluss kann man da nicht anschließen

Er meinte halt 3.1 und 3.2 wäre ein ganz anderer Anschluss als 3.0.. ohne jetzt darauf einzugehen, welche 3.1 oder 3.2 Gen er meint ganz pauschal.

Wenn doch USB 3.0=3.1 Gen1=3.2 Gen1 ist. Dann müssten das doch am Board auch immer die langen Plastik-Anschlüsse sein für alle 3, oder etwa nicht?

Wo sind da die Unterschiede?



[Drayygo]

Ich sags mal so. Wenn im MSI Datenblatt 3.2 Gen1 steht, dann ist das ein "legit" 3.2 Anschluss. Die schreiben da schon keinen Blödsinn rein. Die metallenen sind iirc nur Gen2x2



[Kabs]

Ich sags mal so. Wenn im MSI Datenblatt 3.2 Gen1 steht, dann ist das ein "legit" 3.2 Anschluss. Die schreiben da schon keinen Blödsinn rein. Die metallenen sind iirc nur Gen2x2

ich sage ja mein Kollege pauschalisiert mit alten Bezeichnungen...

Wäre trotzdem noch nett, wenn du zu meinen Fragen oben, wegen dem Anschluss was sagen kannst.

Nachdem was du jetzt geschrieben hast, hört es sich so an als hätten USB 3.0, 3.1 Gen1, 3.1 Gen2, 3.2 Gen1 und 3.2 Gen2 alle diesen langen Plastikanschluss am Board.

Ist das richtig?



[Drayygo]

USB 3.0, 3.1 und 3.2 Gen 1 haben alle den "schwarzen Plastiknübbel", ja. USB 3.2 Gen2 müsste ich mal nachschauen.

EDIT:


3.2 Gen2 ist also nicht der "normale" schwarze Nübbes



[Kabs]

USB 3.0, 3.1 und 3.2 Gen 1 haben alle den "schwarzen Plastiknübbel", ja. USB 3.2 Gen2 müsste ich mal nachschauen.

EDIT:
Anhang anzeigen 96239

3.2 Gen2 ist also nicht der "normale" schwarze Nübbes

Aber das ist ja ein Typ-C jetzt. Bei Typ-A auch so?



[Drayygo]

Jap. Typ A / Typ C haben nur den Unterschied, dass der eigentliche Anschluss anders ist. Der Header/die Spezifikation wird durch USB 3.X bestimmt^^



[Kabs]

Ok, hatte fast gedacht, dass es an der Typen-Angabe zur Änderung des Connectors am board kommt.



[Drayygo]

Ne. Typ C kann ja alles sein - von USB 2.0 bis USB 3.2 Gen2x2. Typ A kann auch alles sein - außer USB 3.2 Gen2x2 <- Das ist IMMER Typ C. Also kommt der Header / die Spezifikation immer nach dem Standard USB 2.0 und USB 3.X. Also kann ein USB 3.X Gen2 alles (da abwärtskompatibel) - egal ob Typ A oder C.
