Haftungsauschluß: Jeder sollte wissen, das die im Bios zugrunde liegenden Spannungen zu manipulieren, auf eigene Gefahr passiert. Garantieverlust und auch der Verlust der Bauteile sind kurz- wie auch langfristig im Bereich des Möglichen.
Ich habe das Folgende so im Net gefunden und mittels Translator ins Deutsche übersetzt. In der Quellenangabe kommt ihr zum ursprünglichen Text des Erstellers in Englisch.
zitat:
CPU-Kernspannung: CPU-Spannung. Bei der 12. und 13. Generation sollten Sie in der Regel mit 1,20 V beginnen und sich dann hocharbeiten, wobei ein flacher LLC-Wert (Load-Line Calibration) angenommen wird.
CPU GT Voltage: Integrierte GPU-Spannung. Irrelevant, es sei denn, Sie wollen die iGPU auf einem K- oder KS-Chip übertakten.
CPU E-Core L2 Spannung: Spannung des E-Core L2-Cache. Standardmäßig 1,00-1,20V auf Auto, abhängig vom Motherboard. Muss in der Regel erhöht werden, wenn der Arbeitsspeicher zusammen mit den E-Kernen übertaktet wird, nachdem in bestimmten Tests Fehler aufgetreten sind. Bei unzureichender Spannung treten WHEA-Fehler oder BSODs auf. Die meisten versuchen, unter 1,35 V zu bleiben.
Edith01: Ergänzung (mit Ki Suchmaschine im Net gefunden)
CPU SA Spannung: CPU System Agent Spannung. Wichtigste Spannung des integrierten Speicher-Controllers (IMC). Bestimmt, wie hoch die Frequenz und wie eng die Timings sind, die Sie booten und stabilisieren können. Maximal 1,35 V für die 12. und 13. Generation, da eine Spannung von über 1,40 V schnell zu einer Verschlechterung führt.
CPU VDDQ Spannung: Spannung des CPU-Speicher-Controllers (MC). Nicht zu verwechseln mit VCCSA, diese Spannung ergänzt die DRAM-Spannung. Wirkt wie eine zweite IMC-Spannung. Scheint stark von der Hauptplatine, dem BIOS sowie den Speichersteckplätzen und der Kapazität beeinflusst zu werden, so dass kein einzelner Wert für jede Umgebung geeignet ist. Bleiben Sie möglichst unter 1,50 V, da eine Überhitzung nicht nur zu Fehlern führen kann, sondern auch die Hauptplatine beschädigen kann.
CPU VDD2 Spannung: Spannung für die CPU-DDR5-Speicherdatenpins und E/A-Versorgungsspannung. Wichtig für den IMC. Ideal ist ein Bereich von 1,25-1,50V.
CPU 1.05V Spannung: PCH-Hauptspannung für die Southbridge und manchmal die Northbridge. Steuert die Kommunikation zwischen weniger wichtigen Dingen mit der CPU, RAM, PCI-E, BIOS, SATA- und USB-Anschlüssen usw. Alles, was eine 1,05-V-Versorgung der CPU benötigt. Kann auf bis zu 0,80 V eingestellt werden, solange es Sie nicht beeinträchtigt, was die Wärmeentwicklung des PCH-Chipsatzes reduziert. Ansonsten belassen Sie es einfach bei 1,05V.
CPU 1.80V Spannung: PCH PLL Spannung. Prozessor-Stromschiene PHY-Unterstützung für PCI-E. Wird für Taktmultiplikatoren innerhalb des Chipsatzes auf der Northbridge verwendet. Alles, was eine 1,80-V-Versorgung der CPU erfordert. Dies sollte nie geändert werden müssen, aber man könnte damit experimentieren, die Spannung aus Wärmegründen zu senken. Könnte sich allerdings auf die GPU auswirken.
CPU AUX Spannung: CPU FIVR-Spannung. Standardmäßig 1,80 V auf Auto. Sollte auf +0,40V über der höchsten FIVR-Spannung (VCCSA, VDDQ oder E-Core L2) eingestellt werden, um die Stabilität zu verbessern. Versuchen Sie, unter maximal 1,90 V zu bleiben.
CPU/Ring/SA/E-Core/MC PLL SFR Spannung: Phase-Locked Loop (PLL) "Special Function Register" Spannungen für die verschiedenen Teile der CPU, die zur Bereinigung (Stabilisierung) der Taktsignale beitragen. Nützlich für extreme Übertaktung. Beginnt mit einem Mindestwert von 0,90 V und kann zur Stabilität beitragen, wenn er auf 1,02 V erhöht wird. Sie können damit herumspielen, wenn Sie feststellen, dass Ihre Übertaktung nicht stabil genug ist. Wenn Sie z. B. die CPU-PLL erhöhen, können Sie die Vcore um ein kleines Stück reduzieren. Dies ist auch der einzige Parameter, mit dem Sie die Stabilität des Rings direkt beeinflussen können. MC PLL ist wahrscheinlich mit den Spannungen VDDQ und VDD2 verbunden.
DRAM-Spannung: Primäre RAM-Spannung, allgemein bekannt als VDIMM oder VDDR. Bei DDR5 auch als VDD bekannt. Speziell für die Eingangspuffer. Standardmäßig ist die XMP-Spannung auf Auto eingestellt. Wird sowohl für die Boot-Spannung (POST) als auch für die aktive Spannung verwendet.
Tatsächliche DRAM-Spannung: Die DRAM-Spannung wird nur verwendet, wenn der PC aktiv ist, und hat Vorrang vor der obigen DRAM-Spannungseinstellung, wenn sie nicht auf Auto steht. Damit kann die Hauptplatine dazu gebracht werden, ein höheres VDIMM zu verwenden, wenn die Platine oberhalb eines bestimmten VDIMMs nicht richtig trainieren kann (aufgrund eines schlechten internen DRAM-VTT-Trainings). Dies ändert jedoch nicht die Boot-Spannung, die der Wert bleibt, den Sie für die DRAM-Spannung eingestellt haben. Die meisten Speicherkonfigurationen können jedoch ohnehin mit einer niedrigeren VDIMM-Spannung booten.
DRAM VDDQ Spannung: Normalerweise parallel zur DRAM-Spannung (VDIMM), legt die Spannung für die RAM-Ausgangspuffer für DDR5 fest. Die Standardeinstellung ist die gleiche wie VDIMM, kann aber manchmal helfen, extreme Speicherübertaktungen zu stabilisieren, wenn sie geändert wird.
DRAM VTT Spannung: DRAM-Abschlussspannung (Tracking). Standardmäßig die Hälfte der DRAM-Spannung bei Auto (kann aber manchmal von Motherboards nicht richtig trainiert werden, wenn 1,60 V VDIMM überschritten werden). Kann zur Wärmereduzierung beitragen, wenn die Spannung unter die Hälfte der VDIMM-Spannung gesenkt wird, sofern der RAM dies zulässt. Hilft auch beim Motherboard-Training, wenn man über 1,60V VDIMM hinausgeht, indem man mit dieser Spannung herumspielt, bis es erfolgreich bootet.
DRAM VPP-Spannung: DRAM-Spitzenwert-zu-Spitzenwert-Spannung. Standardmäßig 2,50 V auf Auto für DDR4. Kann zur Wärmereduzierung beitragen, wenn sie auf 2,10 V (relativ sicher) oder manchmal sogar noch niedriger reduziert wird.
DRAM VREF-Spannungssteuerung: DRAM-Referenzspannung sowohl für den IMC als auch für den RAM, die steuert, was als "0" oder "1" gilt. Standardmäßig die Hälfte der RAM VDD/VDDQ-Spannungen für beide Speicherkanäle und wird normalerweise als Verhältnis ausgedrückt (z. B. 0,500x). Funktioniert zusammen mit der VTT-Spannung (daher standardmäßig derselbe Wert).
PCH 0.82V Spannung: Eine andere PCH-Spannung. Das Festlegen auf 0,82V scheint die Temperatur des PCH-Chipsatzes zu reduzieren. Sie können auch versuchen, diesen Wert zu senken, wenn es Sie nicht stört.
zitat ende
Quelle: Definitions of Voltages for Overclocking
Edit: Habe noch zwei ARtikel zu dem Thema gefunden Intel und AMD. Denke einzelne Passagen werde ich dann noch übersetzen
INTEL
www.hisevilness.com
AMD
www.hisevilness.com
Ich habe das Folgende so im Net gefunden und mittels Translator ins Deutsche übersetzt. In der Quellenangabe kommt ihr zum ursprünglichen Text des Erstellers in Englisch.
zitat:
CPU-Kernspannung: CPU-Spannung. Bei der 12. und 13. Generation sollten Sie in der Regel mit 1,20 V beginnen und sich dann hocharbeiten, wobei ein flacher LLC-Wert (Load-Line Calibration) angenommen wird.
CPU GT Voltage: Integrierte GPU-Spannung. Irrelevant, es sei denn, Sie wollen die iGPU auf einem K- oder KS-Chip übertakten.
CPU E-Core L2 Spannung: Spannung des E-Core L2-Cache. Standardmäßig 1,00-1,20V auf Auto, abhängig vom Motherboard. Muss in der Regel erhöht werden, wenn der Arbeitsspeicher zusammen mit den E-Kernen übertaktet wird, nachdem in bestimmten Tests Fehler aufgetreten sind. Bei unzureichender Spannung treten WHEA-Fehler oder BSODs auf. Die meisten versuchen, unter 1,35 V zu bleiben.
Edith01: Ergänzung (mit Ki Suchmaschine im Net gefunden)
- Die Frage: CPU L2 Voltage: Wofür ist sie gut?
- Die CPU L2 Voltage bezieht sich auf die Spannung, die der Level 2 (L2) Cache eines
- Prozessorkerns zugeführt wird. Diese Spannung ist entscheidend für die Leistung und Stabilität
- des Prozessors. Hier sind einige wichtige Punkte, wofür die CPU L2 Voltage gut ist:
- Leistung des Caches : Der L2 Cache speichert häufig verwendete Daten, was es der CPU
- ermöglicht, Informationen schnell abzurufen und die Verarbeitungsgeschwindigkeit zu
- erhöhen. Eine angemessene Spannung ist notwendig, um sicherzustellen, dass der Cache
- effizient arbeitet.
- Stabilität bei Übertaktung : Wenn Benutzer ihre CPUs übertakten, kann es erforderlich sein,
- die L2 Spannung zu erhöhen, um Stabilitätsprobleme zu vermeiden. Zu niedrige Spannungen
- können zu Fehlern wie WHEA-Fehlern oder Blue Screens of Death (BSOD) führen,
- insbesondere wenn der RAM übertaktet wird.
- Optimierung der Systemleistung : Die Anpassung der L2 Spannung kann helfen, die
- Gesamtleistung des Systems zu optimieren, insbesondere in Szenarien, in denen der Cache
- stark beansprucht wird. Eine Erhöhung der Spannung kann notwendig sein, um die Leistung
- bei hohen Taktraten aufrechtzuerhalten.
- Einfluss auf die CPU-Temperatur : Höhere Spannungen können zu einer erhöhten
- Wärmeentwicklung führen. Daher ist es wichtig, ein Gleichgewicht zwischen Spannung und
- Kühlung zu finden, um die Lebensdauer der CPU zu maximieren und Überhitzung zu
- vermeiden.
- Zusammenfassend ist die CPU L2 Voltage ein kritischer Faktor für die Effizienz und Stabilität des
- Prozessors, insbesondere bei Übertaktung und intensiven Anwendungen.
CPU SA Spannung: CPU System Agent Spannung. Wichtigste Spannung des integrierten Speicher-Controllers (IMC). Bestimmt, wie hoch die Frequenz und wie eng die Timings sind, die Sie booten und stabilisieren können. Maximal 1,35 V für die 12. und 13. Generation, da eine Spannung von über 1,40 V schnell zu einer Verschlechterung führt.
CPU VDDQ Spannung: Spannung des CPU-Speicher-Controllers (MC). Nicht zu verwechseln mit VCCSA, diese Spannung ergänzt die DRAM-Spannung. Wirkt wie eine zweite IMC-Spannung. Scheint stark von der Hauptplatine, dem BIOS sowie den Speichersteckplätzen und der Kapazität beeinflusst zu werden, so dass kein einzelner Wert für jede Umgebung geeignet ist. Bleiben Sie möglichst unter 1,50 V, da eine Überhitzung nicht nur zu Fehlern führen kann, sondern auch die Hauptplatine beschädigen kann.
CPU VDD2 Spannung: Spannung für die CPU-DDR5-Speicherdatenpins und E/A-Versorgungsspannung. Wichtig für den IMC. Ideal ist ein Bereich von 1,25-1,50V.
CPU 1.05V Spannung: PCH-Hauptspannung für die Southbridge und manchmal die Northbridge. Steuert die Kommunikation zwischen weniger wichtigen Dingen mit der CPU, RAM, PCI-E, BIOS, SATA- und USB-Anschlüssen usw. Alles, was eine 1,05-V-Versorgung der CPU benötigt. Kann auf bis zu 0,80 V eingestellt werden, solange es Sie nicht beeinträchtigt, was die Wärmeentwicklung des PCH-Chipsatzes reduziert. Ansonsten belassen Sie es einfach bei 1,05V.
CPU 1.80V Spannung: PCH PLL Spannung. Prozessor-Stromschiene PHY-Unterstützung für PCI-E. Wird für Taktmultiplikatoren innerhalb des Chipsatzes auf der Northbridge verwendet. Alles, was eine 1,80-V-Versorgung der CPU erfordert. Dies sollte nie geändert werden müssen, aber man könnte damit experimentieren, die Spannung aus Wärmegründen zu senken. Könnte sich allerdings auf die GPU auswirken.
CPU AUX Spannung: CPU FIVR-Spannung. Standardmäßig 1,80 V auf Auto. Sollte auf +0,40V über der höchsten FIVR-Spannung (VCCSA, VDDQ oder E-Core L2) eingestellt werden, um die Stabilität zu verbessern. Versuchen Sie, unter maximal 1,90 V zu bleiben.
CPU/Ring/SA/E-Core/MC PLL SFR Spannung: Phase-Locked Loop (PLL) "Special Function Register" Spannungen für die verschiedenen Teile der CPU, die zur Bereinigung (Stabilisierung) der Taktsignale beitragen. Nützlich für extreme Übertaktung. Beginnt mit einem Mindestwert von 0,90 V und kann zur Stabilität beitragen, wenn er auf 1,02 V erhöht wird. Sie können damit herumspielen, wenn Sie feststellen, dass Ihre Übertaktung nicht stabil genug ist. Wenn Sie z. B. die CPU-PLL erhöhen, können Sie die Vcore um ein kleines Stück reduzieren. Dies ist auch der einzige Parameter, mit dem Sie die Stabilität des Rings direkt beeinflussen können. MC PLL ist wahrscheinlich mit den Spannungen VDDQ und VDD2 verbunden.
DRAM-Spannung: Primäre RAM-Spannung, allgemein bekannt als VDIMM oder VDDR. Bei DDR5 auch als VDD bekannt. Speziell für die Eingangspuffer. Standardmäßig ist die XMP-Spannung auf Auto eingestellt. Wird sowohl für die Boot-Spannung (POST) als auch für die aktive Spannung verwendet.
Tatsächliche DRAM-Spannung: Die DRAM-Spannung wird nur verwendet, wenn der PC aktiv ist, und hat Vorrang vor der obigen DRAM-Spannungseinstellung, wenn sie nicht auf Auto steht. Damit kann die Hauptplatine dazu gebracht werden, ein höheres VDIMM zu verwenden, wenn die Platine oberhalb eines bestimmten VDIMMs nicht richtig trainieren kann (aufgrund eines schlechten internen DRAM-VTT-Trainings). Dies ändert jedoch nicht die Boot-Spannung, die der Wert bleibt, den Sie für die DRAM-Spannung eingestellt haben. Die meisten Speicherkonfigurationen können jedoch ohnehin mit einer niedrigeren VDIMM-Spannung booten.
DRAM VDDQ Spannung: Normalerweise parallel zur DRAM-Spannung (VDIMM), legt die Spannung für die RAM-Ausgangspuffer für DDR5 fest. Die Standardeinstellung ist die gleiche wie VDIMM, kann aber manchmal helfen, extreme Speicherübertaktungen zu stabilisieren, wenn sie geändert wird.
DRAM VTT Spannung: DRAM-Abschlussspannung (Tracking). Standardmäßig die Hälfte der DRAM-Spannung bei Auto (kann aber manchmal von Motherboards nicht richtig trainiert werden, wenn 1,60 V VDIMM überschritten werden). Kann zur Wärmereduzierung beitragen, wenn die Spannung unter die Hälfte der VDIMM-Spannung gesenkt wird, sofern der RAM dies zulässt. Hilft auch beim Motherboard-Training, wenn man über 1,60V VDIMM hinausgeht, indem man mit dieser Spannung herumspielt, bis es erfolgreich bootet.
DRAM VPP-Spannung: DRAM-Spitzenwert-zu-Spitzenwert-Spannung. Standardmäßig 2,50 V auf Auto für DDR4. Kann zur Wärmereduzierung beitragen, wenn sie auf 2,10 V (relativ sicher) oder manchmal sogar noch niedriger reduziert wird.
DRAM VREF-Spannungssteuerung: DRAM-Referenzspannung sowohl für den IMC als auch für den RAM, die steuert, was als "0" oder "1" gilt. Standardmäßig die Hälfte der RAM VDD/VDDQ-Spannungen für beide Speicherkanäle und wird normalerweise als Verhältnis ausgedrückt (z. B. 0,500x). Funktioniert zusammen mit der VTT-Spannung (daher standardmäßig derselbe Wert).
PCH 0.82V Spannung: Eine andere PCH-Spannung. Das Festlegen auf 0,82V scheint die Temperatur des PCH-Chipsatzes zu reduzieren. Sie können auch versuchen, diesen Wert zu senken, wenn es Sie nicht stört.
zitat ende
Quelle: Definitions of Voltages for Overclocking
Edit: Habe noch zwei ARtikel zu dem Thema gefunden Intel und AMD. Denke einzelne Passagen werde ich dann noch übersetzen

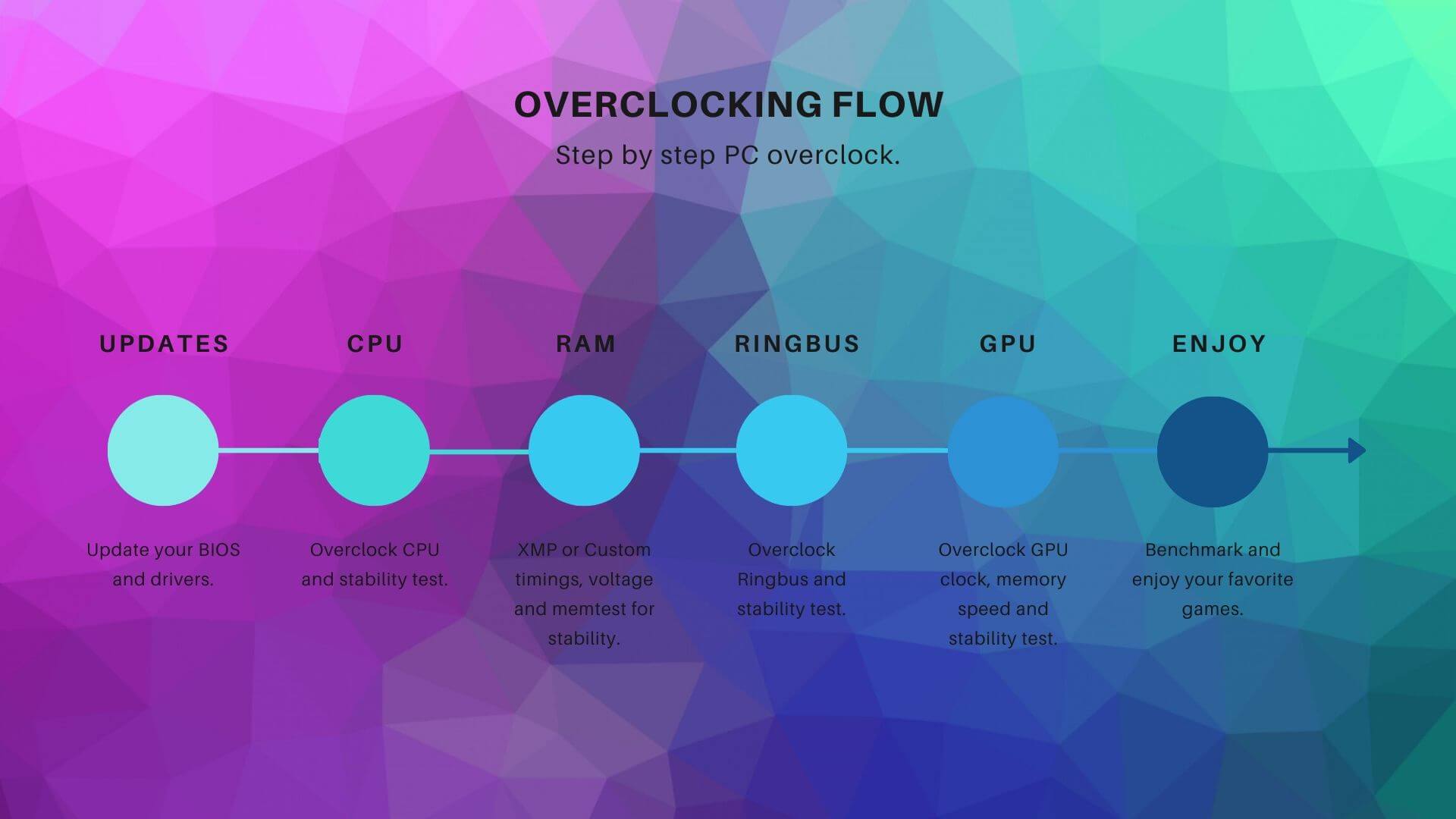

INTEL
Intel Overclocking Terminology FAQ
Intel Overclocking Terminology FAQ. The Basics. This FAQ will answer the most common questions when overclocking Intel CPUs. This will cover...
www.hisevilness.com
AMD
AMD Overclocking Terminology FAQ
AMD Overclocking Terminology FAQ This Terminology FAQ will cover some of the basics when overclocking AMD based CPU's from the Ryzen series. This...
www.hisevilness.com
